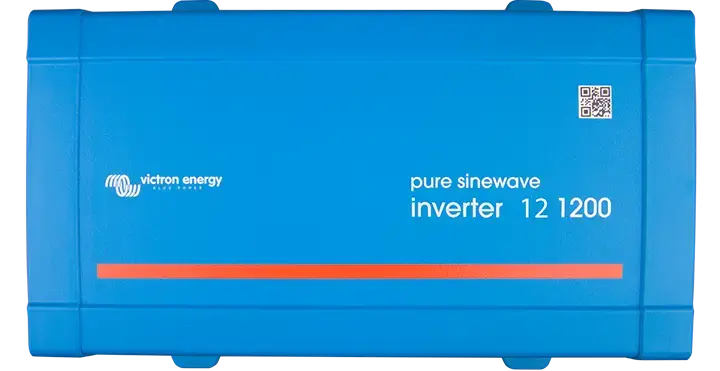

Victron Inverter 12/800 VE.Direct Schuko

Invertörler

250 VA – 1200 VA 230 V ve 120 V, 50 Hz veya 60 Hz

www.victronenergy.com

VE.Direct iletişim bağlantı noktası

VE.Direct bağlantı noktası şunlara bağlanabilir:

• Bilgisayar (VE. Direct - USB arabirim kablosu gereklidir)

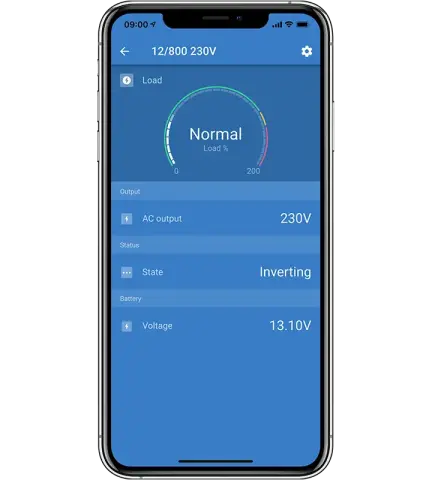

• Apple ve Android akıllı telefonlar, tabletler, MacBook'lar ve diğer cihazlar
  (VE. Direct Bluetooth Smart güvenlik cihazı gereklidir)
  Tamamen yapılandırılabilir:

• Düşük akü voltajı alarm trip ve sıfırlama seviyeleri

• Düşük akü voltajı kesme ve yeniden başlatma seviyeleri

• Dinamik kesme özelliği: yüke bağlı kesme seviyesi

• 210 – 245 V çıkış voltajı

• 50 Hz veya 60 Hz frekans

• ECO mod açma/kapama ve ECO mod algılama seviyesi
  İzleme:

• Giriş ve çıkış voltajı, % yük ve alarmlar

Kanıtlanmış güvenilirlik

Tam köprü ve toroidal transformatör topolojisi, uzun yıllar boyunca güvenilirliğini kanıtlamıştır.
İnvertörler kısa devreye, ayrıca aşırı yüklenme ya da yüksek ortam sıcaklığına bağlı aşırı ısınmalara karşı korumalıdır.

Yüksek başlatma gücü

LED lambalar, halojen lambalar ya da elektrikli araçların güç konvertörleri gibi yükleri başlatmak için gereklidir.

ECO mod

ECO moddayken, yük ön ayarlı bir değerin (min. yük: 15 W) altına düştüğünde invertör bekleme konumuna geçer. Bekleme konumundayken invertör, kısa bir süreliğine (ayarlanabilir, varsayılan: her 2,5 saniyede bir) açılır. Yük ön ayarlı bir seviyeyi geçerse invertör açık kalır.

Uzaktan açma/kapama

İki kutuplu konnektöre veya artı akü ile iki kutuplu konnektörün sol tarafındaki kontağın arasına uzaktan açma/kapama anahtarı bağlanabilir.

LED işaret

Açıklama için lütfen kılavuza bakın.

Yükü başka bir AC kaynağa aktarmaya yarayan: otomatik aktarma anahtarı

Düşük güçlü inventörlerimiz için Filax Otomatik Aktarma Anahtarımızı tavsiye ediyoruz. Filax çok kısa (20 milisaniyeden az) bir geçiş süresine sahiptir ki bilgisayarlarınız ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür.

Farklı çıkış prizleri ile birlikte mevcut

Schuko UK AU/NZ IEC-320 Nema 5-15R (fiş dahildir)

Vidalı terminalli DC bağlantı

Kurulum için özel bir alet gerekli değildir

GFCI

Inverter 12/375 VE.Direct

Inverter 12/375 VE.Direct

12 Volt İnverter 24 Volt 48 Volt

25 °C’de sürekli güç (1)

25 °C / 40 °C’de sürekli güç

400/350 W

650/560 W

Pik güç

400 W

700 W

900 W

1500 W

2200 W

Çıkış AC voltajı / frekansı (ayarlanabilir)

230 VAC veya 120 VAC %+/- 3 50Hz veya 60Hz %+/- 0,1

Giriş voltajı aralığı

9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 V

DC düşük kapama özelliği (ayarlanabilir)

9,3 / 18,6 / 37,2 V

Dinamik (yüke bağlı) DC düşük kapama özelliği (tamamen yapılandırılabilir)

Dinamik kesme özelliği, bkz. https://www.victronenergy.com/live/ve.direct:phoenix-inverters-dynamic-cutoff

DC düşük yeniden başlatma özelliği ve alarm (ayarlanabilir)

10,9 / 21,8 / 43,6 V

Dolu akü algılama özelliği (ayarlanabilir)

14,0 / 28,0 / 56,0 V

Maks. verimlilik

%87 / 88 / 88

%89 / 89 / 90

%90 / 90 / 91

%90 / 90 / 91

%91 / 91 / 92

Sıfır yük gücü

4,2 / 5,2 / 7,9 W

5,6 / 6,1 / 8,5 W

6 / 6,5 / 9 W

6,5 / 7 / 9,5 W

7 / 8 / 10 W

ECO modda varsayılan sıfır yük gücü (varsayılan yeniden deneme aralığı: 2,5 sn., ayarlanabilir)

0,8 / 1,3 / 2,5 W

0,9 / 1,4 / 2,6 W

1 / 1,5 / 3,0 W

1 / 1,5 / 3,0 W

1 / 1,5 / 3,0 W

ECO mod durdurma ve başlatma güç ayarı

Ayarlanabilir

Koruma (2)

a-f

Çalışma sıcaklığı aralığı

-40 / +65 °C (fan destekli soğutma) 40 °C'nin üzerinde her °C'de %1,25 azaltma

Nem (yoğuşmasız)

MUHAFAZA

maks. %95

Malzeme ve Renk

Çelik kasa ve plastik kapak (mavi Ral 5012)

Akü bağlantısı

Maksimum kablo kesiti

Vidalı terminaller

10 mm2 / AWG8

10 mm2 / AWG8

10 mm2 / AWG8

25/10/10mm2 / AWG4/8/8

35/25/25 mm2 / AWG 2/4/4

Standart AC çıkışları

230 V: Schuko (CEE 7/4), IEC-320 (fiş dahildir) UK (BS 1363), AU/NZ (AS/NZS 3112)
120 V: Nema 5-15R, GFCI

Koruma kategorisi

IP 21

Ağırlık

2,4 kg / 5,3 lbs

3,0 kg / 6,6 lbs

86 x 165 x 260

3.4 x 6.5 x 10.2 120V Nema GFCI 85 x 182 x 260 3.3 x 7.2 x 10.2

3,9kg/8,5 lbs

86 x 172 x 275

3,4 x 6,8 x 10,8 120V Nema GFCI 85 x 182 x 274 3.3 x 7.2 x 10.8

5,5kg/12 lbs

7,4 kg / 16,3 lbs

86 x 165 x 260

3.4 x 6.5 x 10.2 120V Nema GFCI 85 x 182 x 255 3,3 x 7.2 x 10.2

Boyutlar (yxgxd, mm) (hxwxd, inç)

105x216x305 4,1x8,5x12,1 (12 V modeli: 105x230x325 4.1 x 9 x 12.8)

117x232x327 4,6x9,1x12,9 (12 V modeli: 117x232x362 4.6 x 9.1 x 14.2)

AKSESUARLAR

Uzaktan açma/kapama

Evet

Otomatik aktarma anahtarı

Filax

STANDARTLAR

Güvenlik

EN-IEC 60335-1 / EN-IEC 62109-1 / UL 458 (3)

EMC

EN 55014-1 / EN 55014-2 / IEC 61000-6-1 / IEC 61000-6-2 / IEC 61000-6-3

Otomotiv Direktifi

ECE R10-4

1) Lineer olmayan yük, tepe faktörü 3:1 2) Koruma anahtarı:

a) çıkış kısa devresi
b) aşırı yükleme
c) akü voltajı çok yüksek
d) akü voltajı çok düşük
e) sıcaklık çok yüksek
f) DC dalgalanması çok yüksek

3) UL 458 sadece GFCI çıkış soketli inverterler için

Akü Alarmı

Aşırı yüksek veya düşük akü voltajı durumunda, sesli ve görsel alarmla ve uzak sinyal gönderimi için bir röle ile uyarı verilir.

BMV Akü Monitörü

BMV Akü Monitörü, akü voltajı ve şarj/deşarj akımına yönelik yüksek çözünürlüklü bir ölçüm sistemiyle donatılan gelişmiş bir mikroişlemci kontrol sistemine sahiptir. Bunun yanı sıra akünün şarj durumunu tam olarak belirlemek amacıyla yazılıma karmaşık hesaplama algoritmaları dahildir. BMV akü voltajını, akımı, tüketilen Ah veya kalan süreyi seçime bağlı olarak gösterir. Ayrıca monitör, akünün performansı ve kullanımı hakkında birçok veri depolar.

VE.Direct Bluetooth Smart güvenlik Cihazı (ayrı ayrı sipariş edilmelidir)

12/250 24/250 48/250

250 VA

12/375 24/375 48/375

375 VA

12/500 24/500 48/500

500 VA

12/800 24/800 48/800

800 VA

12/1200 24/1200 48/1200

1200 VA

200/175 W

300/260 W

1000/850 W
